Fixatoare de amortizare a vibrațiilor medii

Scenarii de aplicație

1. La conexiunile dintre traverse și șine, vibrații de tamponare din funcționarea trenului

2. În liniile de tranzit feroviar urban, reducând zgomotul de cale și oboseala structurală

3. În sistemele elastice de cale ferată de mare viteză, îmbunătățind confortul de călărie

4. În timpul întreținerii și înlocuirii pistei, asigurând elasticitatea și stabilitatea elementelor de fixare

Descriere produs

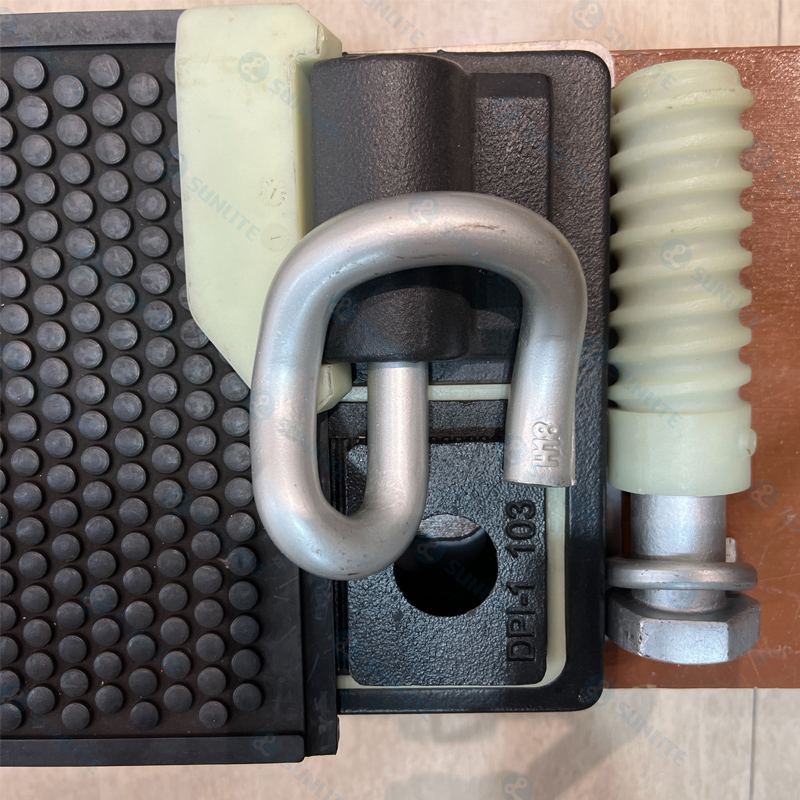

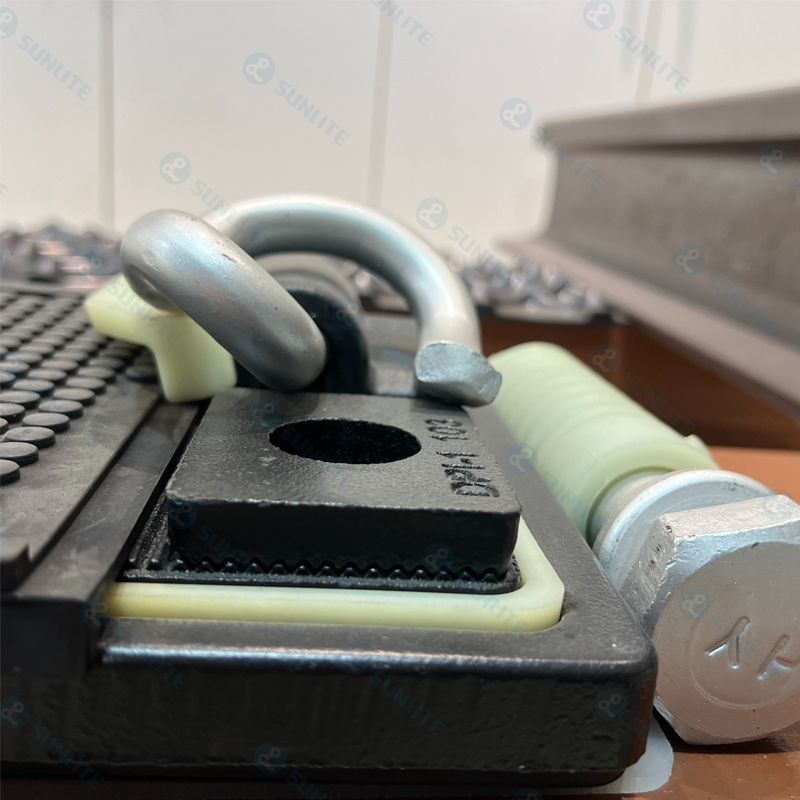

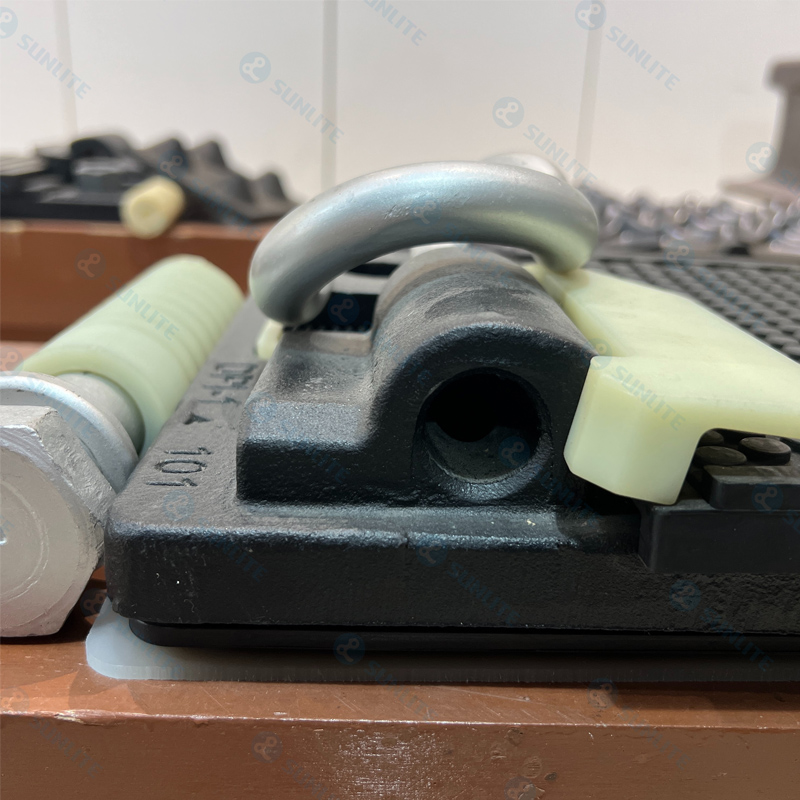

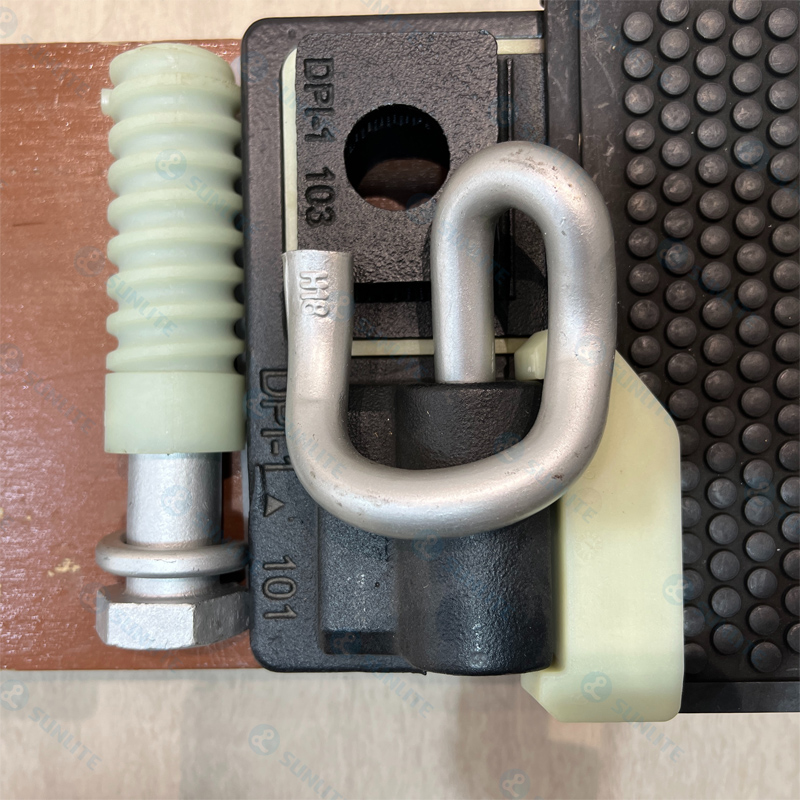

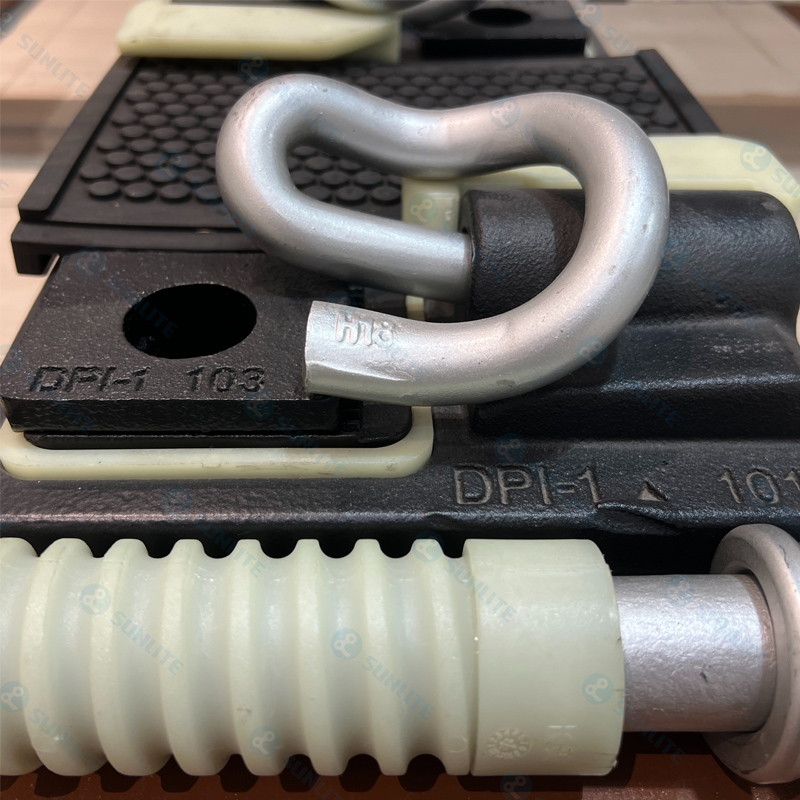

Acest element de fixare adoptă o structură de amortizare a vibrațiilor neliniare constând dintr-o placă de rezervă cu un singur strat + plăcuțe de cauciuc cu două straturi, obținând un efect moderat de amortizare a vibrațiilor de 6-8dB, în timp ce comprimă înălțimea structurală generală la minimum 37 mm. Poate înlocui direct elementele de fixare obișnuite pe liniile existente, fără a modifica fundația pistei, reducând semnificativ costul și perioada de construcție a modernizării traseului.

Funcția produsului

Suprimarea eficientă a vibrațiilor:

Straturile de cauciuc neliniare cu două straturi (cauciuc termoplastic + compozit natural de cauciuc) obțin o disipare a energiei sinergice, reducând transmiterea vibrațiilor de traverse cu 6-8dB.

Adaptare de inginerie ultra-subțire:

Cu o înălțime structurală finală de 37 mm, este compatibilă cu diverse sisteme de fixare a liniilor existente.

Înlocuire și modernizare nedistructivă:

Găurile de poziționare a șuruburilor se potrivesc complet cu elementele de fixare existente, permițând îmbunătățirea amortizării vibrațiilor cu modificarea fundației zero.

Garanții de siguranță triplă:

Tehnologia de pre-compresie pentru straturile de cauciuc asigură un fluaj controlabil pe termen lung; Plăcile de susținere a metalelor oferă suport rigid; Capacitatea de încărcare anti-eccentrică este crescută cu 30%.

Indicele de performanță

Nivel de amortizare a vibrațiilor: amortizare cu vibrații medii (pierdere de inserție 6-8db)

Înălțime structurală: 37mm ~ 42mm (compatibil cu spațiul convențional de fixare)

Structura miezului: suport pentru placă de oțel cu un singur strat + strat de amortizare compozit cu cauciuc termoplastic/natural

Durata de viață a serviciului: 25 de ani (mediul de urmărire, -40 ℃ ~ 80 ℃ Condiții de muncă)

Caracteristici dinamice: raport de rigiditate dinamică statică ≤1.4, deformare ＜ 5% după 3 milioane de cicluri de oboseală

Certificare de mediu: Conform standardelor EN 14080 privind siguranța împotriva incendiilor, ROHS/Reach a trecut

Zona de aplicare

Proiecte de renovare a metroului: modernizarea de amortizare a vibrațiilor a liniilor de tunel existente (înlocuind direct elementele de fixare originale)

Sisteme de cale ferată ușoară urbană: reducerea sarcinii și controlul zgomotului pentru poduri de secțiune ridicate

Căi ferate cu tracțiune grea: dispersia energiei vibrații a șinelor în hub-uri de marfă

Zonele de gât ale stației: protecția echipamentelor sensibile la vibrații în zonele de comutare

Secțiuni de tranziție de amortizare a vibrațiilor de pistă: Zone tampon care conectează paturile obișnuite de balast și paturile de balast amortizând vibrații
